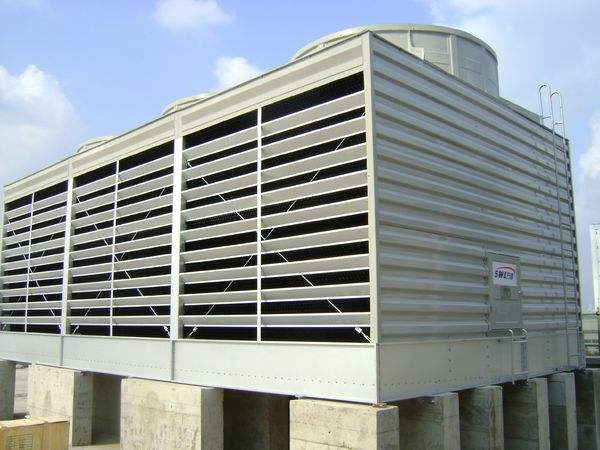

玻璃鋼冷卻塔

采用玻璃鋼冷卻塔這種高效節能的理想設備，實行內部用水閉路循環，提高了重復利用率，有效地降低成本費用，同時，使人們對調整周?chē)h(huán)境溫濕度、潔凈度及噪聲影響的愿望轉換成為現實。 玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣 泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。 圓形逆流式玻璃鋼冷卻塔 圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯 乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。

產品參數

型號	玻璃鋼冷卻塔
材質	玻璃鋼
品牌	冷卻塔
選型	冷卻塔規格
類型	封閉式冷卻塔、逆流式冷卻塔
填料	適用冷卻塔任何規格
價格	0
樣本
應用領域
執行質量標準	國標
熱水和空氣流動方向	橫流式冷卻塔、逆流式冷卻塔
噪聲級別	超低噪型冷卻塔
熱水和空氣接觸方式	干濕式冷卻塔
通風方式	自然通風冷卻塔

工作原理

1.冷卻塔循環水系統中必須存在一定的富余能量(20%-25%)，在運行時就把這些能量聚集在某個閥門處，久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些“富余能量”轉換為高效機械能，從而100%取代冷卻塔風機電機達到節電目的。
2.外置式水輪機如何能達到電機驅動效率的關鍵是：了解冷卻塔循環水系統設計中的富余能量，同時水輪機的葉輪設計也是關鍵，富余能量的組成主要由以下6個部分：
1）循環水系統設計時必須考慮的余量值；
2）換熱設備的勢能利用；
3）水輪機的自身調節能力；
4）循環水系統的動能轉換效率；
5）閥門沒有開啟到位時，由閥門所消耗的能量。
6）低流量通過合并再分流方法滿足系統要求。
3.冷卻塔舊塔節能改造

按通風方式分為：①自然通風冷卻塔；②機械通風冷卻塔；③混合通風冷卻塔
按水和空氣的接觸方式分：①濕式冷卻塔；②干式冷卻塔；③干濕式冷卻塔。
按熱水和空氣的流動方向分：①逆流式冷卻塔；②橫流（直交流）式冷卻塔；③混流式冷卻塔
按應用領域分：①工業型冷卻塔；②空調型冷卻塔。
按噪聲級別分：①普通型冷卻塔；②低噪型冷卻塔；③超低噪型冷卻塔；④超靜音型冷卻塔。
按形狀分：①圓形冷卻塔：②方型冷卻塔。
按水和空氣是否直接接觸分：①開式冷卻塔：②閉式冷卻塔（也稱封閉式冷卻塔、密閉式冷卻塔）。
其他型式冷卻塔，如噴流式冷卻塔、無風機冷卻塔等。

產品說明

塔體：型線合理，氣流平穩，材質采用耐熱耐水型樹脂，玻纖布采用中堿無捻布，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度低溫-50度，阻燃性好旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。風機：根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。1、工業冷卻水塔體全部采用FRP玻璃鋼復合材料制作，表面采用彩 膠具有抗老化，抗腐蝕、制成后整塔色澤鮮艷、光潔、還不褪色。2、布水系統采用銅新尼龍旋轉式配水，具有流量大、飄水小、 噪聲小、布水均勻、供水壓力小。3、采用冷卻塔專用電機、風機，塔體匹配合理，具有轉速低 風量大、低能耗等優特點。4、填料采用改性斜波PVC，經西安熱工所測試表明，具有強度 高、冷效高、耐高溫、抗老化、抗腐蝕、能適應較差水質。5、所有鋼支架采用熱浸鍍鋅處理，再?lài)婋p重工業防腐漆， 可延長使用壽命。6、冷卻塔底盤可作集水盤用，并配有自動、溢流、排污等裝置，可做閉式循環水池使用，無需另設水池。7、靜音系列更適用于居民處、辦公用房近距處，城市環保噪音嚴控處，具有獨特的降噪技術。8、高溫系列降溫達到25度,適合于進水溫度較高的水循環.9、整塔穩定性強,能承受里氏8級震動,抗風可達12級

產品特點：

1、高效率，低漂水
高效率的淋水填料散熱效率高，風阻系數小，使用壽命長。布水系統選用大口徑不堵塞高效能?chē)婎^，保證布水均勻。高效能除水器可減低漂水損失至0.001%
2、使用壽命長
塔體采用強化玻璃鋼制造，不會腐蝕，減低保養及維修成本。所有塔體支架采用厚身鋼材制造，并經過熱侵鋅處理，持久耐用。
3、低噪音，高效風機
采用冷卻塔專用低速高效率軸流式風機，并可改變安裝角度以滿足不同的效率需要。
4、容易組裝
組合式設計，配件輕便，使運輸及安裝容易。

結構特征：

鍍鋅水箱主要采用優質的Q235鋼板沖壓而成，形成1000×1000、1000×500、500×500等標準板塊后經熱浸鍍鋅處理后形成鍍鋅水箱板。優點是：第一、全螺栓連接，現場進行組裝，組裝快捷方便，組裝時采用專用無毒密封條密封，不會出現漏水及密封不嚴現象。第二、水箱體內特殊性拉桿結構，使力學性能更合理，高度可達到5米。鍍鋅水箱對安裝現場無特殊要求，無需吊裝設備，容積可滿足用戶一切要求。
1、熱鍍鋅鋼板[2] 水箱（參照國標gb02s101制造）
2、熱鍍鋅水箱與裝配式搪瓷鋼板水箱相比，其箱體結構、選材、裝配方式完全相同，其差異在防腐方式不一樣。
3、熱鍍鋅水箱采用先進工藝，選用優質材料，經熱鍍鋅，使水箱板面形成致密鍍鋅層，與鋼板界面離子之間互相滲透，混合形成擴散層，加大了鍍鋅面的附著強度。鍍鋅面光滑，容易清洗，且耐腐蝕，鋼板組裝結構，不易變形、抗震性強、抗沖擊力大，通過長時間的廣泛使用，顯示出良好的效果并得到用戶用戶好評。
4、熱鍍鋅水箱采用q235鋼板，沖壓形成1000*1000和1000*500 500*500的標準塊，周邊鉆孔，經鍍鋅處理，現場進行組裝，組裝時標準塊之間硅膠密封，螺栓連接。
5、熱鍍鋅水箱該產品適用于建筑給水的貯存、調節水箱，采暖系統的膨脹、凝結水箱以及建筑施工、地質勘察、工業、國防工程等臨時貯水水箱。
6、熱鍍鋅水箱的進水管、出水管及溢流管的管徑、位置由設計決定；水箱四周應有不少于700mm通道，箱底及箱頂不少于600mm。安裝時箱底四周及箱底標準快之間的連接縫隙要坐落在支座上。
7、防腐：熱鍍鋅水箱體及附件均采用鍍鋅。
8、熱鍍鋅水箱盛水試驗：水箱級裝后，關閉出水管和泄水管，的打開進水管，邊放水邊檢看，放滿為止，經2-3小時不滲水為合格
9、熱鍍鋅水箱具有國家權威檢測部門的檢測報告、
9.1訂貨時應提供水箱尺寸、接管位置、管徑大小。
9.2使用貯水溫度4-65℃為宜。貯水溫度高于此值時可于訂貨時提出，另行解決。
9.3水箱向地面荷重應由結構設計人員核定為準。
10、熱鍍鋅水箱盛水試驗：水箱級裝后，關閉出水管和泄水管，的打開進水管，邊放水邊檢看放滿為止，經2-3小時不滲水為合格。
11、熱鍍鋅水箱具有國家權威檢測部門的檢測報告、衛生許可證。
12、熱鍍鋅水箱選用說明：
12.1訂貨時應提供水箱尺寸、接管位置、管徑大小。
12.2使用貯水溫度4-65℃為宜。貯水溫度高于此值時可于訂貨時提出，另行解決。
12.3水箱向地面荷重應由結構設計人員核定為準。
12.4用戶提供的水箱接管位置恰在板縫處時，本公司需予以調整，管徑不變。
13、熱鍍鋅水箱的應用

選型設計：

圓形逆流式玻璃鋼冷卻塔，采用“瓶”形設計，風阻最小。整塔組裝方便、堅固耐用、構輕盈精巧、冷卻效果好 。圓形逆流式冷卻塔體由優質玻璃鋼制作而成，表面膠衣采用進口原料，其色種內含光穩定劑，具有抗紫外線照射，色澤均勻鮮艷，可保持常年不褪色，不老化。傳動部件采用逆流式冷卻塔專用風機和電機。具有塔機運轉平穩、匹配合理、風量大、能耗低、噪聲小等特點。布水裝置由玻璃鋼布水管，尼龍布水器及鑄銅內芯組成，通過水的反沖力，自動旋轉布水。該布水裝置壓頭損失小、所需水壓低、配水均勻。填料經過山東熱工所測試，具有壽命長、冷效高、水的再分布均勻、風阻小、親水性好、耐高溫等特點。鋼制構件采用先進的熱浸鍍鋅工藝，外涂高性能防腐油漆，能確保其使用壽命。

冷卻塔優勢

降溫效果最佳
因使用了高效的熱交換充填材料，并經過特殊設計，極大的提高了本產品的熱交換性能，與原來的形狀相比，其設置面積大幅度下降。
省電力
因采用了壓力損失較小的充填材料并將風機通風管做成漏斗形，從而減少了風機的所需動力。
耐震設計
設計用地震輸入為：水平震度1.0垂直震度0.5，符合建設部頒發的新標準，另外，對于重要的建筑設備，可根據特殊設計用震度進行設計。
運轉聲音輕微
因采用特為冷卻塔設計的FRP制低音器的軸流風機，從而降低了運轉聲音。
良好的耐腐蝕性
塔體和水槽的材料采用了具有良好的耐腐蝕性合成的樹脂，另外在充分考慮防銹問題后，對骨架等鋼材部分采取了熱鍍鋅處理。
